设备特点
泰达PCS圆形垂直升降类立体车库核心技术采用无台板交接技术。该圆筒形立体停车场充分利用有限的空间，停车密度高而且安全、可靠、自动化程度高、存取车效率高。其具有自动对中装置，可以在运行中旋转。适合建于地上、地下、或地上和地下组合式全自动智能立体车库，适合应用于大型立体车库或停车场。
地上圆塔式全自动立体停车库可以采用圆形塔式钢结构框架，360度环形存取车，兼顾快速安装和高密度存车，高效集约等优点。同时该系统与建筑设计密切融合，外观靓丽造型美观，必将成为城市中一道靓丽的风景线。
设备构成
PCS 圆形垂直升降类塔式立体车库主要由钢结构、升降旋转平台、汽车搬运器（停车机器人）、存车架、出入口系统、检测装置、安全装置、智能变频控制系统、监控及停车收费管理系统组成。
设备原理
存车时，汽车停放到立体停车场出入口处的平台上。出入口处的检测装置通过检测车辆的长宽高等数据，可以把车辆停放到不同高度的停车层上。梳齿式停车机器人移动到车辆下方，并运用梳齿错位交叉动作将汽车提取到搬运器上。它在车辆下方移动并将车辆移动到可以升降的旋转平台上，再通过平面移动动作把汽车停放到特定的停车位上。
取车时，用户在停车场出入口处刷卡或通过APP预约，系统发送指令给停车机器人。停车机器人在收到指令后移动到存车架的位置，并运用梳齿错位交叉动作将汽车从存车架提取到搬运器上。然后通过平面移动系列动作把汽车移动到可以升降的旋转平台上，最终把车辆输送到停车场的出入口处并调转车头为出库方向，方便用户取车。
设备参数
|
项目 |
参数 |
备注 |
|
型号 |
PCS |
|
|
车位数量 |
根据需求设计 |
|
|
停车参数 |
Z型车：4700MM X 1800MM X 1550MM 1500KG D型车：5000MM X 1850MM X 1550MM 1700KG T型车：5300MM X 1900MM X 1550MM 2350KG |
长X宽X高 重量 |
|
交换方式 |
无台板 梳齿交换 |
|
|
停车层数 |
5层-20层 |
|
|
存取时间 |
60S-120S |
根据需求设置 |
|
单位面积 |
1.88-7.5平方米/车位 |
根据需求设置 |

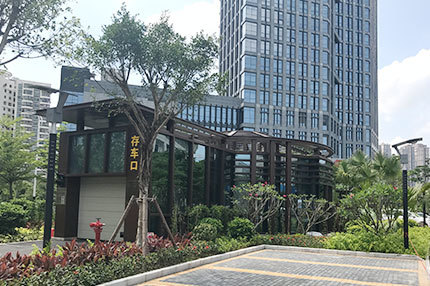

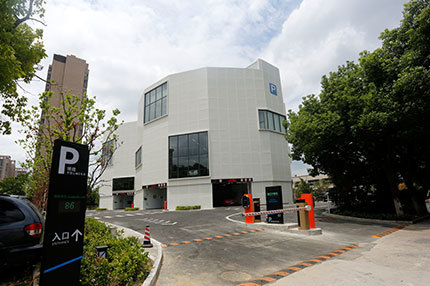

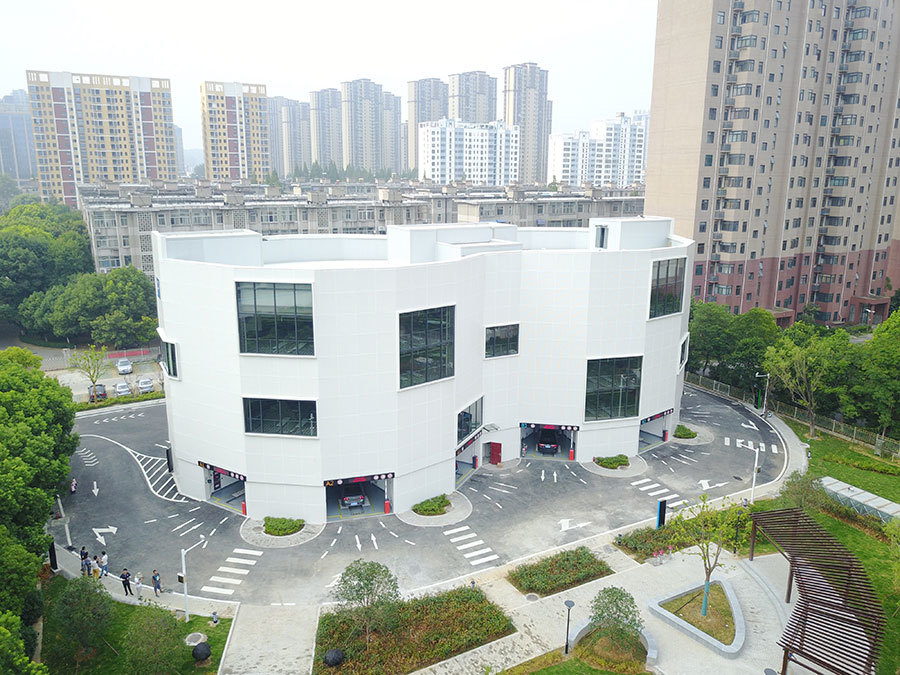

案例展示
