PPY平面移动类立体车库

PPY,平面移动类立体车库,立体停车设备

设备特点

泰达PPY平面移动类机械式停车设备采用无台板交接技术，停车密度高而且安全、可靠、自动化程度高、存取车效率高。其具有自动对中装置，可以在运行中旋转。主要分为单层平面横移、多层平面移动，适合建于地上、地下、或地上和地下组合式全自动智能立体车库，适合应用于大型立体车库或停车场。

设备构成

PPY平面移动类机械式停车设备主要由钢结构、升降机、穿梭车（水平台车或横移台车）、汽车搬运器（台车机器人）、存车架、旋转盘（自动调头）、出入口系统、检测装置、安全装置、智能变频控制系统、监控及停车收费管理系统组成。

设备原理

（PPY平面移动类立体车库动作原理视频演示）

存车时，汽车停放到立体停车场出入口处的平台上。出入口处的检测装置通过检测车辆的长宽高等数据，可以把车辆停放到不同高度的停车层上。梳齿式停车机器人移动到车辆下方，并运用梳齿错位交叉动作将汽车提取到搬运器上。它在车辆下方移动并将车辆移动到一个穿梭车或升降机上，再通过平面移动动作把汽车停放到特定的停车位上。

取车时，用户在停车场出入口处刷卡或通过APP预约，系统发送指令给停车机器人。停车机器人在收到指令后移动到存车架的位置，并运用梳齿错位交叉动作将汽车从存车架提取到搬运器上。然后通过平面移动系列动作把汽车移动到到穿梭车或升降机上，最终把车辆输送到停车场的出入口处并调转车头为出库方向，方便用户取车。

设备参数

项目	参数	备注
型号	PPY
车位数量	根据需求设计
停车参数	Z型车：4700MM X 1800MM X 1550MM 1500KG D型车：5000MM X 1850MM X 1550MM 1700KG T型车：5300MM X 1900MM X 1550MM 2350KG	长X宽X高重量
交换方式	无台板梳齿交换
升降速度	2.5M/S
横移速度	0.8-1.5M/S	根据需求设置
旋转速度	2RPM	根据需求设置

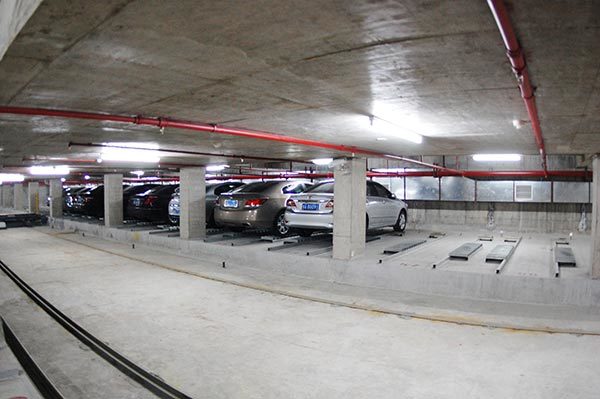

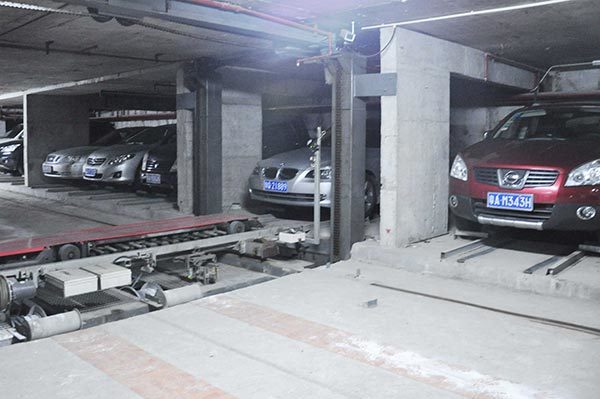

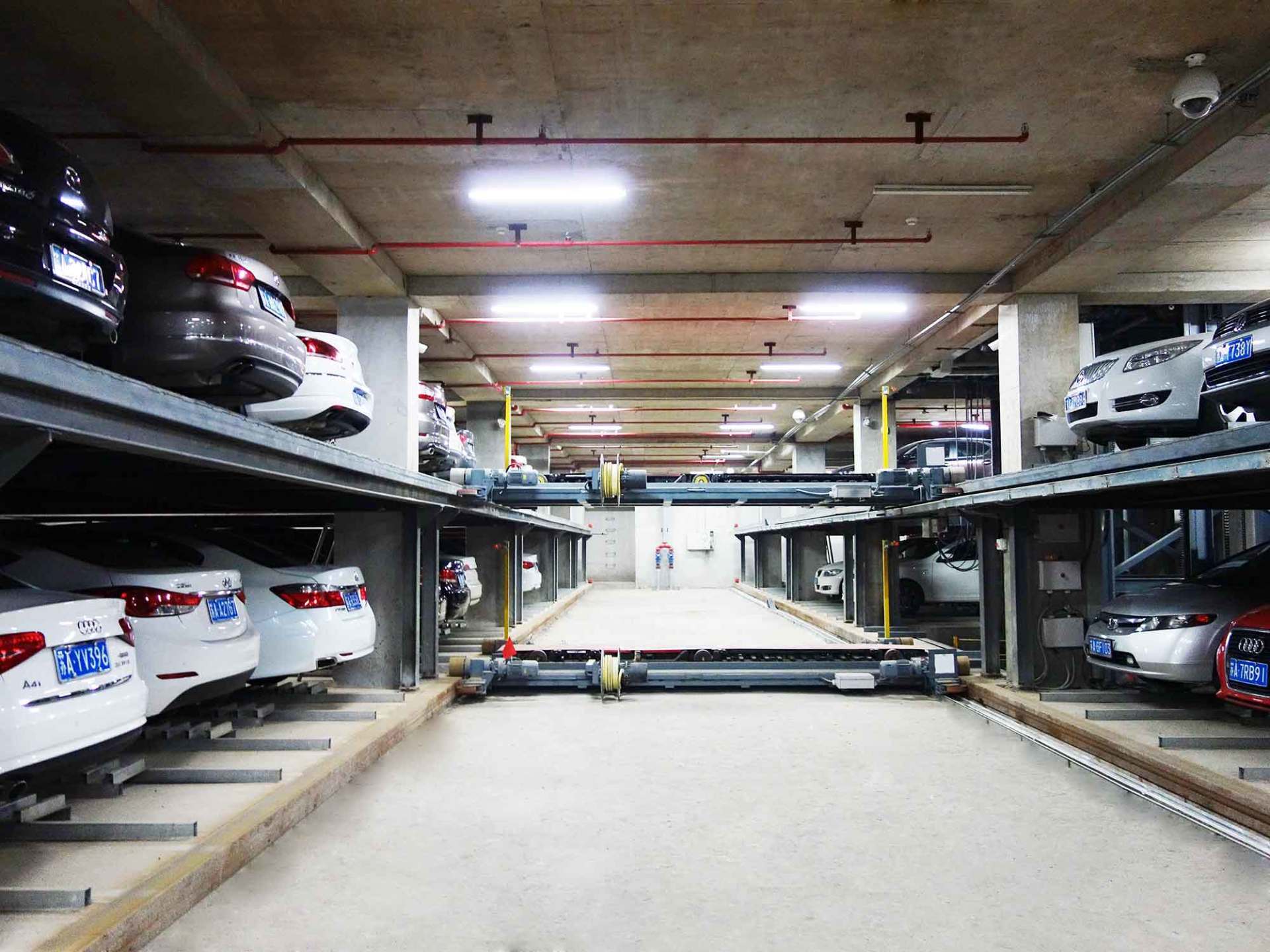

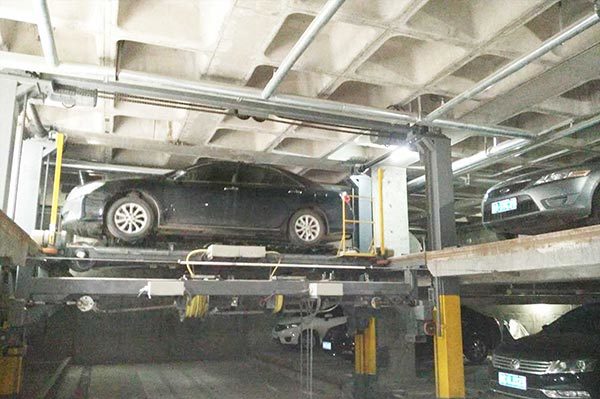

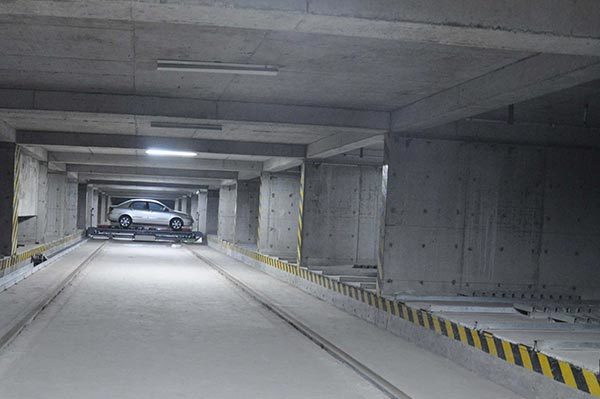

案例展示

我们的优势

PPY,平面移动类立体车库,立体停车设备

关于我们

山东泰达车库智能设备有限公司创立于2001年，注册资金2亿元人民币，拥有瑞士研发中心，是依托山钢和沙钢两大钢铁巨头而成立的集研发设计、生产制造、工程安装和售后服务与一体的专业化立体车库生产厂家。
